Torna alla descrizione generale CARATTERISTICHE TECNICHEConformità alle norme: CEI
EN 60947-1, CEI EN 60947-5-1, CEI EN 60529, CEI EN 60204-1, EN 418, CE 95/16. Certificazioni: CE Temp. ambiente:
immagazzinaggio –40°C +70°C Temp. ambiente:
funzionamento –25°C +70°C Grado di protezione: IP 65
(IP 44 con presa) secondo CEI EN 60529 Categoria di isolamento:
classe II secondo IEC 536 Ingresso cavi:
tramite pressacavo (non fornito). Involucro: ABS autoestinguente classe V0 CARATTERISTICHE TECNICHE DEGLI ELEMENTI DI CONTATTOCertificazioni: CE, Certificato da UL secondo
le norme di sicurezza canadesi e statunitensi. Ind. Cont. Eq.: auxiliary device listed 2HD8 Corrente nominale termica: 10A
secondo CEI EN 60947-5-1 Corrente nominale
d’impiego(UL 508): A600 Q600 A600 Q600 stessa polarità
per interruttori 1NO+1NC Tensione nominale di
isolamento: 300V~ (CEI EN 60947-5-1) Durata meccanica:
10.000.000 manovre (107 cicli) Frequenza manovre: 50¸60 manovre al minuto
(fino a 1 Hz) Identificazione dei
morsetti: secondo CENELEC EN 50013 Protezione contro i
cortocircuiti: fusibili a cartuccia 10A secondo CEI EN 60947-5-1 Capacità di serraggio:
1x2,5¸0,75mm2 oppure 2x1,5¸0,75mm2 Coppia di serraggio: 0,75
Nm Tensione massima di
utilizzo 500V~ Intensità nominale 16A a 250V~

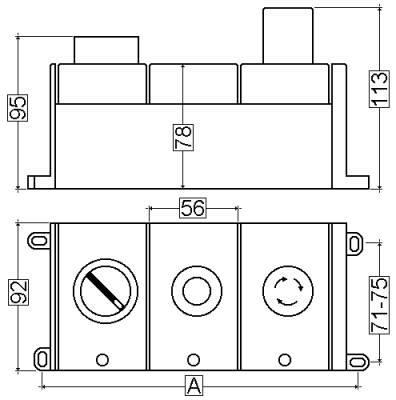

La pulsantiera di manutenzione e installazione STZ è un prodotto di nuova concezione caratterizzato da numerosi elementi innovativi non riscontrabili in prodotti analoghi disponibili sul mercato.

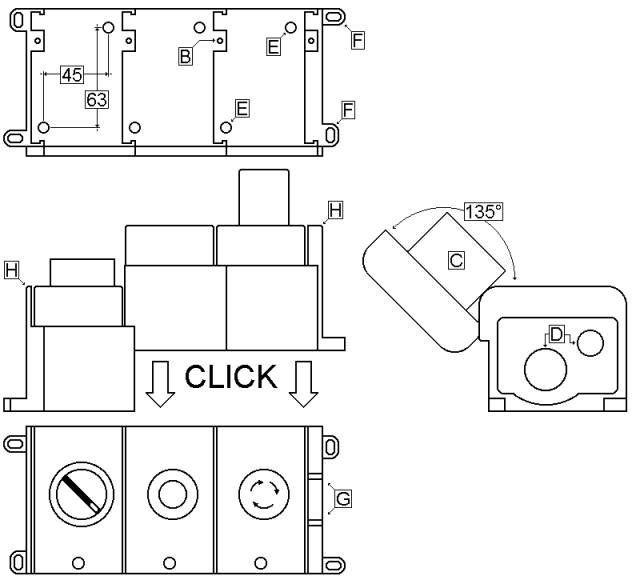

La pulsantiera componibile STZ è composta da settori indipendenti a tenuta stagna. I settori si incastrano con un sistema a scatto (vedi figura). Nel caso in cui la pulsantiera debba essere impugnata, e non fissata a parete, si suggerisce di utilizzare le apposite viti di fissaggio (B in figura) per evitare sganciamenti indesiderati durante l’utilizzo. Il numero di settori che compongono la pulsantiera può essere facilmente variato, anche dopo la messa in opera. I coperchi sono fissati tramite un’unica vite ed un particolare sistema a cerniera che consente di aprire i coperchi fino a 135° in modo da consentire un’agevole cablaggio degli elementi di contatto (C in figura). È possibile aprire e sfilare un unico coperchio lasciando gli altri chiusi (es per invertire il posto di due operatori, per effettuare un controllo o per aggiungere un elemento di contatto). Ogni azionatore è montato su un coperchio differente. In questo modo ogni scritta è associata inequivocabilmente ad un unico bottone. I coperchi sono disponibili in colori diversi, in modo da rendere facilmente identificabili le funzioni dei pulsanti anche da una distanza considerevole o in condizioni di scarsa illuminazione (i colori sono in accordo con le normative). L’ingresso cavi è previsto tramite una coppia di fori a sfondamento adatti a pressacavi e relativo controdado (non forniti) in due versioni: M25/M20 oppure PG16/PG 13,5 (D in figura). La pulsantiera può essere fissata a parete tramite gli appositi occhielli (E e F in figura). In ogni settore sono presenti due fori interni (E in figura). I vani per le viti ed il vano contenente gli elementi di contatto elettrici non sono comunicanti. La pulsantiera può essere dotata di un gancio di sospensione (G in figura) rendendola a tutti gli effetti una pulsantiera pensile. AVVERTENZA La S.T.Z. srl si riserva il diritto di effettuare modifiche al catalogo e/o ai prodotti senza preavviso. |
||||||||||||||||||||||||||
|
